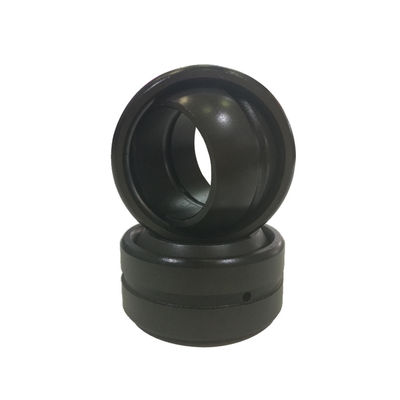

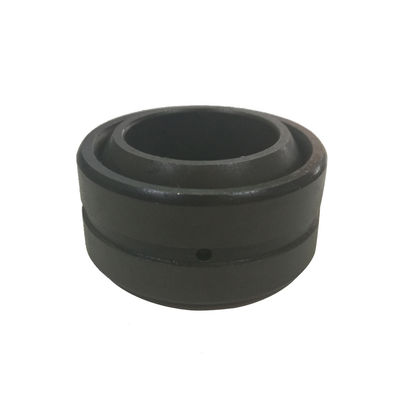

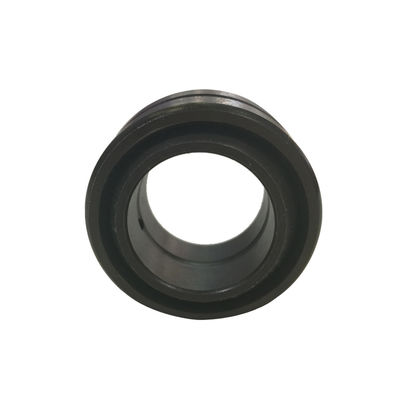

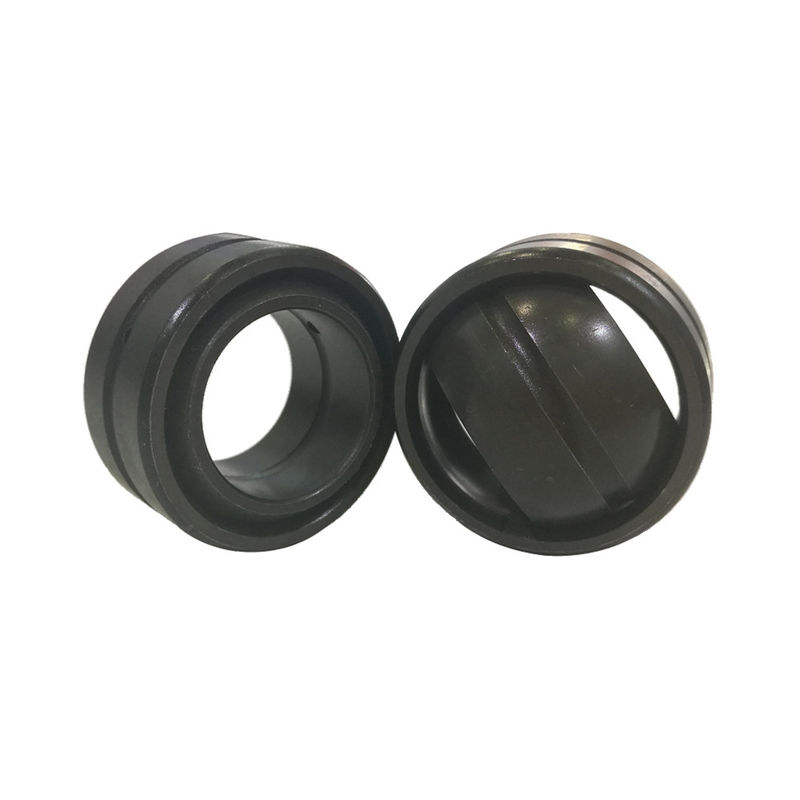

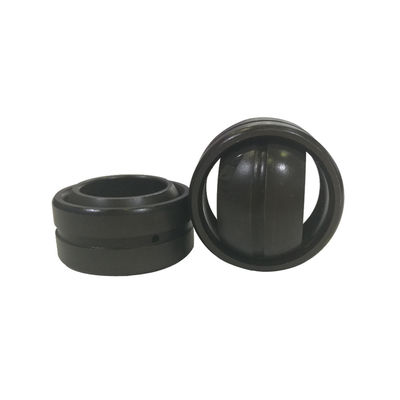

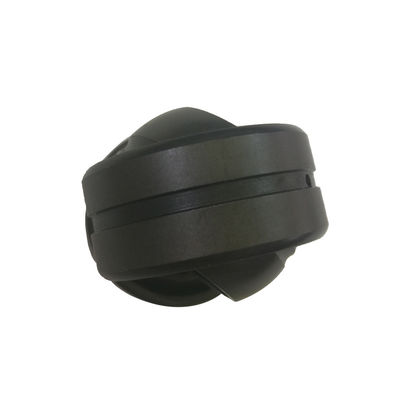

Auto che allinea i cuscinetti normali sferici di serie di GE dell'acciaio al cromo

Auto che allinea i cuscinetti normali sferici di GE dell'acciaio al cromo

Alta velocità di rotazione
lt è una superficie sferica che fa scorrere il cuscinetto.
lt pricipalmente consiste di un anello interno con una superficie sferica esterna e di un anello esterno con una superficie sferica interna.

a basso rumore
lt può sopportare il carico radiale, il carico assiale, o un carico combinato sia dalla parte radiale che dalle forze assiali.

Tempo di impiego lungo
La grande capacità di carico, la forte resistenza all'urto, la resistenza della corrosione, la prova di usura, lubrificazione di self-aligning.good, può lavorare correttamente anche se spostato durante la rata.

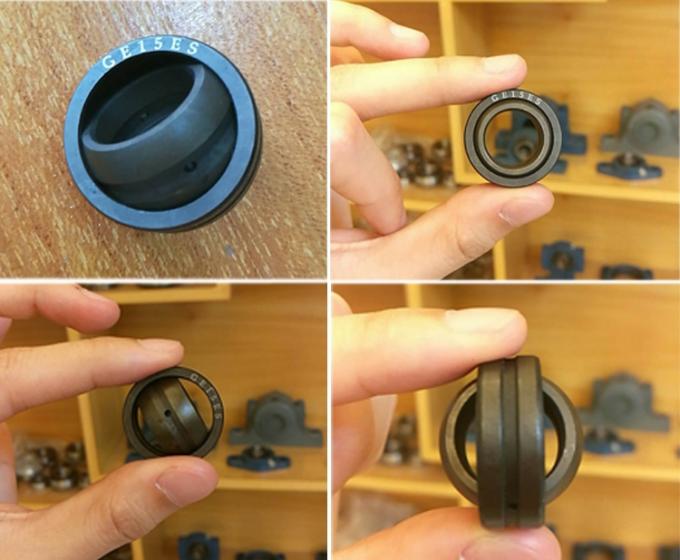

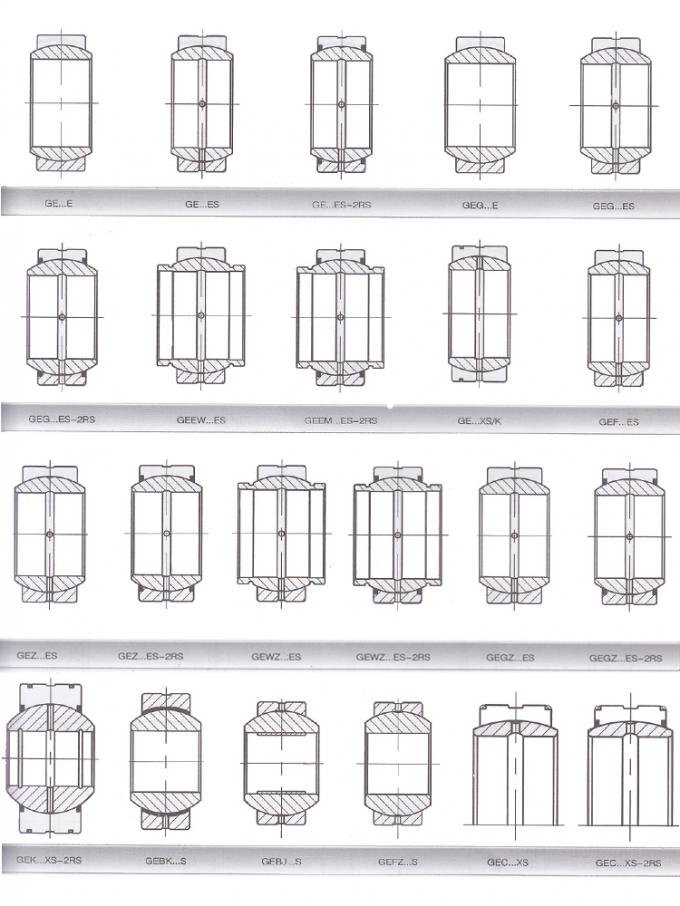

• La dimensione dettagliata del cuscinetto normale sferico di serie di GE. .ES (- 2RS) GE


• Definizione:


I cuscinetti normali sferici hanno un anello interno con una superficie esterna convessa sphered e un anello esterno con sphered corrispondentemente ma concavi radiali interno superficie. La loro progettazione li rende particolarmente adatti a sopportare le disposizioni dove i movimenti di allineamento fra l'asse e l'alloggio devono essere accomodati, o dove i movimenti d'oscillazione o ricorrenti di vuotamento o della inclinazione devono essere permessi alle velocità di scivolamento relativamente lente. I cuscinetti normali sferici radiali di FSZ sono disponibili con differenti combinazioni della superficie di contatto di scivolamento. I piani di scorrimento dell'anello interno ed esterno sono fatti dai materiali differenti. Ci sono due gruppi principali: cuscinetti normali sferici che richiedono manutenzione (acciaio-su-acciaio) ed i cuscinetti normali sferici senza manutenzione.

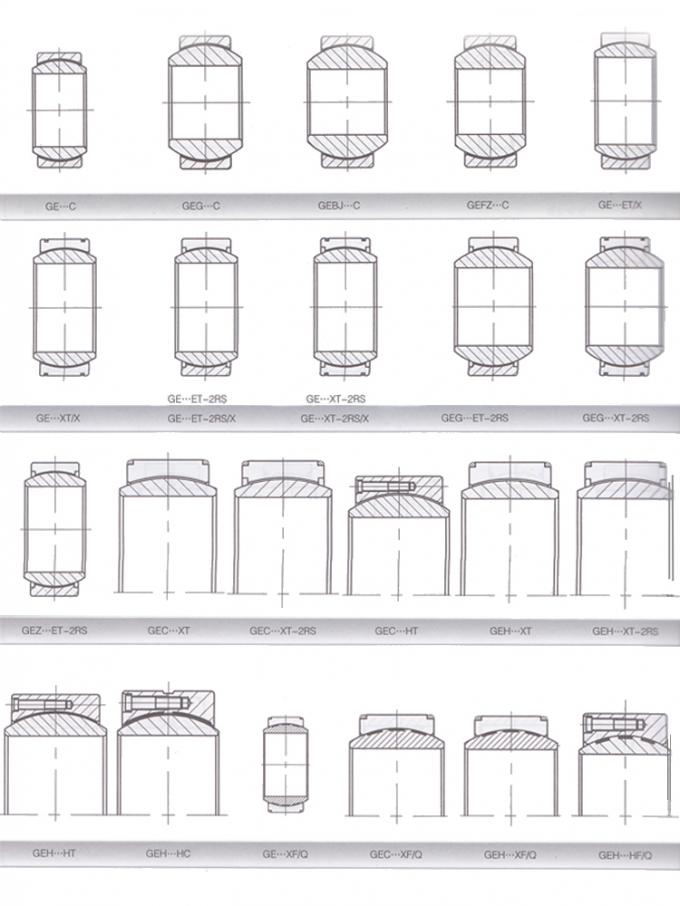

• Generi di cuscinetti normali sferici

cuscinetti normali 1.Spherical che richiedono manutenzione (acciaio-su-acciaio): Ha indurito la superficie di contatto di scivolamento su entrambi gli anelli. Le superfici sono trattate con il bisolfuro di molibdeno e sono fosfatizzate. Ha caratteristiche della usura-resistenza e della usura-corrosione. Cuscinetti con questa combinazione della superficie di contatto di scivolamento richiedere relubrication regolare. L'ad alta resistenza delle superfici di contatto di scivolamento rende questi cuscinetti particolarmente adatti a sopportare le disposizioni dove gli oneri gravosi della direzione alternante, i carichi di scossa o i carichi statici pesanti devono essere accomodati.

2. cuscinetti normali sferici senza manutenzione: Ha tre gruppi: acciaio--PTFE su materiale composito, acciaio--PTFE sulla lega del acciaio-su-rame e del tessuto. La capacità dinamica di sostegno del carico acciaio--PTFE sui cuscinetti normali sferici del tessuto è superiore a quella acciaio--PTFE su materiale composito. Hanno attrito molto basso e possono essere azionati senza manutenzione. Sono usati per le applicazioni dove le vite sopportanti lunghe sono richieste senza manutenzione, o dove le condizioni di gestione, quali lubrificazione insufficiente o l'assenza di lubrificazione rendono l'uso dei cuscinetti dell'acciaio-su-acciaio sconsigliabile.

• Caratteristiche di progettazione:

Grande capacità di carico

Forte resistenza all'urto

resistenza della corrosione

Prova di usura

Autolineante

Buona lubrificazione

Può lavorare correttamente anche se spostato durante la rata

• Gamma di temperatura di funzionamento ammissibile:


-50℃~+150℃: Acciaio-su-acciaio di FSZ, acciaio--PTFE su materiale composito ed acciaio--PTFE sui cuscinetti normali sferici radiali del tessuto.

-30℃~+130℃: Beairngs normali sferici di FSZ con le guarnizioni

All'più alto temerature, la capacità di carico sarà ridotta.

• Tempo di impiego:


Il tempo di impiego di un cuscinetto normale sferico azionato nelle circostanze miste o asciutte di attrito è determinato tramite l'aumento nel sopportare lo spazio o nel sopportare l'attrito causato da usura progressiva dei piani di scorrimento, da deformazione di plastica del materiale scorrevole o da affaticamento del piano di scorrimento. Secondo l'applicazione, l'usura o l'aumento ammissibile ammissibile nell'attrito sarà differente. Ciò significa che negli stessi stati del operationg il tempo di impiego che può essere ottenuto in pratica sarà differente.

Il tempo di impiego di un cuscinetto normale sferico è il numero dei movimenti d'oscillazione, o il numero delle ore di servizio che il cuscinetto assisterà prima di un aumento definito nel sopportare lo spazio o di un aumento definito nell'attrito è raggiunto.

L'efficace tempo di impiego è che vita che sarà raggiunta da una pianura sferica data che sopporta nelle condizioni di gestione reali. È determinato dalla grandezza ed il tipo di carico, ma anche da parecchi altri fattori, quali contaminazione, corrosione, carico e cicli ad alta frequenza del movimento, scossa ecc. Alcuni di questi fattori sono impossibli da determinare o possono soltanto essere risoluti con la difficoltà.

• Montaggio

Per facilitare montare, l'estremità dei perni o le assi ed i bordi di abitazione dei fori dovrebbero avere uno smusso del cavo di 10 a 20°. I cuscinetti possono essere spinti più facilmente nella posizione e c'è poco rischio di danneggiamento delle superfici di accoppiamento che sono causate distorcendo del cuscinetto.

Nel montare i cuscinetti normali sferici con un anello esterno fratturato o in due parti, è essenziale che il giunto dovrebbe essere posizionato a 90 alla direzione principale del carico, altrimenti il tempo di impiego sarà accorciato, specialmente nell'ambito degli oneri gravosi.

• Lubrificazione:

Per i cuscinetti normali sferici che richiedono la manutenzione che sono del tipo dell'acciaio-su-acciaio, lo scopo della lubrificazione è soprattutto di ridurre l'usura, ridurre l'attrito ed evitare la scalfittura. Inoltre il grasso serve a proteggere i cuscinetti da corrosione. La frequenza del relubrication del cuscinetto durante la sua operazione sensibilmente prolungherà il tempo di impiego.

Per acciaio--PTFE sui cuscinetti normali sferici del tessuto, c'è un trasferimento di PTFE da tessuto nella superficie d'acciaio avversaria dell'anello interno. Tutta la lubrificazione delle superfici di contatto di scivolamento disturberebbe questo trasferimento ed accorcerebbe sopportare la vita. La lubrificazione di Therefore di questi cuscinetti non è consigliabile.

Per acciaio--PTFE sui cuscinetti normali sferici del materiale composito, in generale, non deve essere lubrificato. Quando le condizioni di gestione sono tali che il sigillamento ed il protezione anti-corrosione migliorati sono richiesti. È raccomandato che il cuscinetto o lo spazio che circonda il cuscinetto sia riempito di grasso basso del litio.
