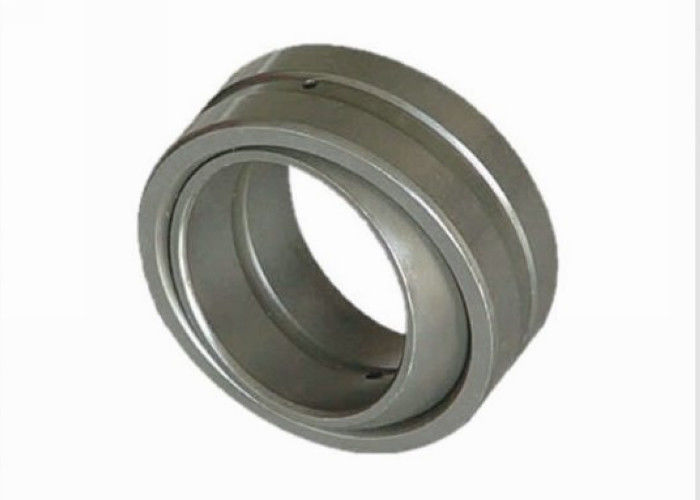

Cuscinetto scorrevole sferico radiale di GE17ES per l'ingegneria idraulica

GE17ES Radial Spherical Sliding Bearing For Hydraulic Engineering

Dettagli:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	ISO 16949

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziabile
Prezzo:	Negotiation
Imballaggi particolari:	Pacchetto standard dell'esportazione di casi di legno
Tempi di consegna:	10-15 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	1000000 pezzi al mese

Contattaci

Descrizione di prodotto dettagliata

Nome:	Cuscinetti normali sferici radiali	Valutazione dinamica di base del carico, parte radiale:	21300 N
Valutazione di base del carico statico, parte radiale:	106000 N	Massachussets:	0.039 chilogrammi
Dimensioni:	12018085MM	Materiale:	Acciaio al cromo
Applicazione:	Ingegneria idraulica, metallo che forma le macchine utensili, costruenti macchinario
Evidenziare:	Chrome Steel Spherical Sliding Bearing , GE17ES Spherical Sliding Bearing , Radial Spherical Sliding Bearing

Pianura sferica radiale miniatura che sopporta il tipo GE17ES dello scorrevole di spazio

Name: Cuscinetto scorrevole sferico radiale di GE17ES per l'ingegneria idraulica
Brand: OEM

Descrizione

Il cuscinetto normale sferico è un genere di cuscinetto silding con la struttura speciale. La sua struttura è poi cuscinetto a rulli più facile, che pricipalmente compone della pista esterna della corsa interna e della pista interna della corsa esterna., può sopportare il più grande carico e secondo la struttura differente di NG di stile, può sopportare il carico radiale, il carico di asse o il carico unito. Il cuscinetto unito utilizza generalmente nel moto undulatory con più a bassa velocità, a causa del piano di scorrimento è sferico, anche può fare il movimento inclinato in una gamma dell'angolo.

Specifiche

Cuscinetti normali sferici GE17ES
richiedendo manutenzione, all'iso 12 240-1 di BACCANO
d	17 millimetri	Tolleranza: 0/-0.008
D	30 millimetri	Tolleranza: 0/-0.009
B	14 millimetri	Tolleranza: 0/-0,12
	0,04 - 0.082 millimetri	Spazio interno radiale
		CN
		Inoltre disponibile nei gruppi C2 e C3
C	10 millimetri	Tolleranza: 0/-0,24
Min del Da	24 millimetri
il da massimo	20,7 millimetri
la dk	25 millimetri	Nessuna scanalatura di lubrificazione sulla superficie interna sferica dell'anello
min di r1s	0,3 millimetri	Dimensione di smusso
min di r2s	0,3 millimetri	Dimensione di smusso
α	° 10
m.	0.039 chilogrammi	Massachussets
Cr	21300 N	Valutazione dinamica di base del carico, parte radiale
C0r	106000 N	Valutazione di base del carico statico, parte radiale

Cuscinetto No.	peso	Dimensione (millimetro)			Carico di base
	g	d	D	B	C Kgf	Co Kgf
GE 10ES	12	10	19	6	210	5760
GE 12ES	17	12	22	7	300	7560
GE 15ES	32	15	26	9	480	11900
GE 17ES	49	17	30	10	600	15000
GE 20ES	65	20	35	12	840	20900
GE 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66000	1650000
GE 240ES	40400	240	340	100	72000	1800000

Applicazioni

Application Company	Distributori commerciali, rivenditori, utilizzatori finali
Posti di applicazione	I cuscinetti uniti sono ampiamente usati in ingegneria idraulica, metallo che forma le macchine utensili, costruenti il macchinario, attrezzatura di automazione, l'ammortizzatore dell'automobile, l'industria del macchinario di tutela dell'acqua
